El scan to BIM como herramienta de análisis y control en proyectos BIM

Durante años, el scan to BIM se ha entendido principalmente como un proceso de captura y modelado: escanear un edificio existente y convertir esa información en un modelo 3D. Sin embargo, esta visión limita enormemente el potencial real de esta tecnología. En 3DG Consulting, hemos comprobado cómo el scan to BIM se ha convertido en una herramienta estratégica fundamental para el análisis técnico, la validación de proyectos y la toma de decisiones informadas en todas las fases del ciclo de vida de la construcción.

El verdadero valor del scan to BIM no reside únicamente en generar un modelo digital bonito, sino en proporcionar datos verificados y precisos que permiten a arquitectos, ingenieros y gestores de proyectos analizar situaciones complejas, detectar problemas antes de que se materialicen en obra y tomar decisiones técnicas con un nivel de acierto imposible de alcanzar con métodos tradicionales.

Esta transformación en la gestión de proyectos BIM ha cambiado radicalmente cómo abordamos rehabilitaciones, ampliaciones, coordinación de instalaciones y control de calidad constructiva. Hoy exploramos cómo aprovechar el scan to BIM más allá del modelado básico, convirtiéndolo en el aliado estratégico que todo proyecto complejo necesita.

Qué es scan to BIM y por qué trasciende el simple modelado

El scan to BIM es el proceso mediante el cual se captura digitalmente la geometría real de un edificio o infraestructura existente utilizando tecnología de escaneo láser 3D, para posteriormente transformar esa información en un modelo BIM estructurado y enriquecido con datos. El resultado final es lo que se conoce como modelo as-built: la representación digital fiel a las condiciones reales del edificio.

La tecnología de escaneo láser genera lo que se denomina nube de puntos BIM, una colección de millones de coordenadas espaciales tridimensionales que representan cada superficie, elemento y geometría del espacio escaneado. Esta nube de puntos se procesa y convierte en un modelo BIM inteligente mediante software especializado, permitiendo no solo visualizar el edificio sino analizar, medir, comparar y validar información crítica para el proyecto.

La diferencia fundamental con los levantamientos tradicionales radica en tres factores: precisión milimétrica que elimina la incertidumbre dimensional, captura completa del entorno incluyendo elementos ocultos o inaccesibles, y generación de un modelo digital que permite análisis técnicos imposibles con planos en papel.

Del dato a la decisión: el verdadero poder del scan to BIM

El mayor error al implementar scan to BIM es limitarlo a la fase de captura y modelado sin aprovechar las capacidades analíticas que ofrece. Un proyecto BIM basado en scan to BIM correctamente implementado permite realizar análisis que transforman la gestión del proyecto:

Análisis comparativo as-built vs as-designed

Uno de los usos más poderosos del scan to BIM es la comparación entre el diseño original (modelo as-designed) y lo realmente construido (modelo as-built obtenido mediante escaneo). Esta comparación revela desviaciones constructivas, elementos no ejecutados según proyecto y modificaciones no documentadas que pueden afectar críticamente a intervenciones futuras.

En proyectos de rehabilitación o ampliación, esta capacidad analítica es invaluable. Imagine planificar una ampliación sobre un edificio existente asumiendo que se construyó según los planos originales de hace 30 años, solo para descubrir en obra que las dimensiones reales difieren significativamente. Con scan to BIM, esas desviaciones se detectan en fase de diseño, permitiendo ajustar el proyecto antes de comprometer recursos.

El análisis comparativo también es fundamental en el control de calidad durante la construcción. Escanear periódicamente la obra en ejecución y comparar con el modelo de diseño permite detectar errores constructivos tempranamente, cuando corregirlos aún es económicamente viable. Esta práctica, conocida como construction monitoring, reduce drásticamente los costes de no conformidad.

Validación dimensional y geométrica en intervenciones complejas

Cuando trabajas en edificios históricos, estructuras industriales obsoletas o espacios con geometrías irregulares, las suposiciones dimensionales pueden ser catastróficas. El scan to BIM proporciona validación dimensional absoluta que elimina riesgos.

Casos típicos donde esta validación es crítica incluyen instalación de sistemas MEP en edificios existentes con espacios reducidos, diseño de elementos prefabricados que deben encajar milimétricamente, coordinación de estructuras metálicas con estructuras de hormigón existentes, y planificación de movimientos de maquinaria pesada en espacios industriales.

La nube de puntos BIM actúa como referencia de verificación constante. Antes de fabricar una estructura metálica de 50.000 euros, puedes validar que encajará perfectamente en el espacio real, no en el espacio teórico que indican planos desactualizados.

Detección de interferencias y conflictos en entornos existentes

La detección de colisiones (clash detection) es un pilar del BIM, pero su efectividad en edificios existentes depende totalmente de la precisión del modelo base. Un modelo basado en planos antiguos o mediciones manuales genera falsos positivos y, peor aún, falsos negativos que se convierten en problemas reales en obra.

El scan to BIM proporciona el modelo base preciso necesario para detectar verdaderas interferencias entre instalaciones nuevas y elementos existentes. Esta capacidad es especialmente crítica en proyectos con BIM donde múltiples disciplinas deben coordinarse en espacios congestionados: salas técnicas hospitalarias, centros de datos, plantas industriales o edificios de oficinas con instalaciones complejas.

Gracias al escaneo láser, puedes identificar que una conducción de climatización nueva interferirá con una viga metálica existente no representada en los planos antiguos, o que el trazado de una instalación eléctrica propuesta choca con tuberías de fontanería ocultas tras falsos techos. Resolver estos conflictos digitalmente cuesta tiempo de modelado; resolverlos en obra cuesta dinero real, retrasos y reputación profesional.

Scan to BIM en la gestión de proyectos: control y trazabilidad

La gestión de proyectos BIM se beneficia extraordinariamente cuando incorpora scan to BIM como herramienta de control y seguimiento.

Control de avance de obra mediante escaneos periódicos

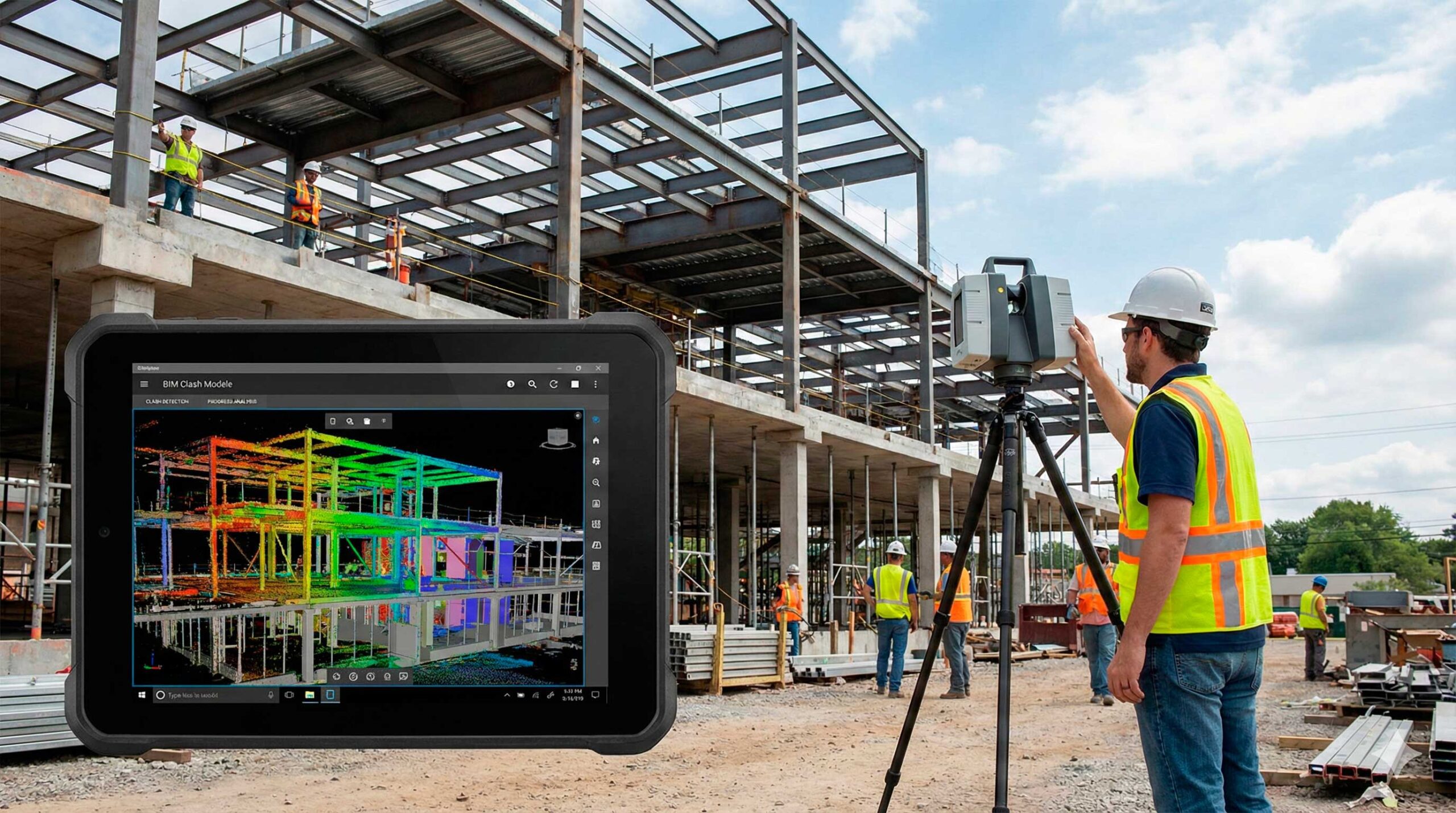

Realizar escaneos láser en diferentes fases de la construcción permite comparar el progreso real con el cronograma planificado. Esta metodología, combinada con la dimensión 4D del BIM (tiempo), genera visualizaciones comparativas que muestran con precisión qué elementos están ejecutados, cuáles presentan retrasos y dónde existen desviaciones del plan original.

Para promotores y gestores de proyectos, esta información transforma la supervisión de obra. En lugar de depender exclusivamente de informes subjetivos del contratista, dispones de datos objetivos verificables mediante escaneo que documentan el estado real del proyecto. Esta trazabilidad reduce conflictos, facilita certificaciones y proporciona evidencia documental ante posibles reclamaciones.

Documentación as-built para gestión de activos y facility management

El modelo BIM resultante del scan to BIM final no es solo el cierre del proyecto de construcción, sino el inicio de la vida útil del edificio. Un modelo as-built preciso se convierte en la base de datos maestra para la gestión de instalaciones, mantenimiento preventivo, planificación de renovaciones futuras y gestión del ciclo de vida del activo.

Facility managers que reciben un modelo BIM basado en scan to BIM disponen de información confiable sobre ubicación exacta de instalaciones, especificaciones de equipos, espacios técnicos y elementos constructivos. Esta información acelera operaciones de mantenimiento, reduce tiempos de respuesta ante averías y facilita la planificación de intervenciones futuras sin necesidad de investigaciones destructivas.

La diferencia entre un modelo BIM teórico y un modelo as-built escaneado puede significar la diferencia entre localizar una válvula crítica en 5 minutos o en 5 horas durante una emergencia en un hospital o centro de datos.

Software y herramientas clave en scan to BIM

La implementación efectiva de scan to BIM requiere comprender el ecosistema de herramientas disponibles y seleccionar las adecuadas según objetivos del proyecto.

Plataformas de procesamiento de nubes de puntos

Antes de modelar en BIM, la nube de puntos capturada debe procesarse, registrarse y optimizarse. Softwares especializados como Autodesk ReCap, Faro Scene, Leica Cyclone o Bentley Pointools permiten limpiar datos, fusionar múltiples escaneos, georreferenciar la nube y exportarla en formatos compatibles con plataformas BIM.

La calidad de este procesamiento determina la eficiencia del modelado posterior. Una nube de puntos bien optimizada, segmentada por niveles o zonas y con ruido eliminado, acelera significativamente el trabajo del modelador y reduce errores.

Software BIM para modelado desde nubes de puntos

Revit es el software BIM más utilizado para scan to BIM, especialmente en proyectos arquitectónicos y MEP. Su capacidad de importar nubes de puntos como referencia, junto con herramientas de modelado paramétrico, lo hace eficiente para la mayoría de proyectos. Sin embargo, no es la única opción.

ArchiCAD también soporta importación de nubes de puntos y es preferido por algunos estudios arquitectónicos por su interfaz más intuitiva. Para proyectos de infraestructuras, obra civil o entornos industriales complejos, Bentley MicroStation con sus complementos de modelado desde nubes de puntos ofrece capacidades avanzadas.

Soluciones emergentes basadas en inteligencia artificial como PointCab, EdgeWise o ClearEdge3D automatizan parcialmente el proceso de modelado, detectando automáticamente paredes, suelos, tuberías y conductos en la nube de puntos. Aunque aún requieren supervisión y refinamiento manual, reducen tiempos de modelado hasta un 70% en proyectos adecuados.

Herramientas de análisis y validación

Más allá del modelado, existen herramientas especializadas para análisis comparativo y validación. Software como CloudCompare permite comparar nubes de puntos entre sí o nubes de puntos con modelos BIM, generando mapas de desviación que visualizan diferencias dimensionales mediante códigos de color.

Para detección de interferencias avanzada en proyectos complejos, Autodesk Navisworks o Solibri Model Checker integran modelos BIM multidisciplinares y detectan colisiones con reglas personalizables, generando informes detallados de conflictos que el equipo debe resolver.

Niveles de desarrollo (LOD) en modelos scan to BIM

Un aspecto crítico en la gestión de proyectos BIM basados en scan to BIM es definir el Level of Development (LOD) apropiado para cada fase y elemento del modelo. El LOD determina el nivel de detalle geométrico y la cantidad de información no gráfica asociada a cada elemento.

Para modelos as-built destinados a análisis estructural o planificación de instalaciones complejas, típicamente se requiere LOD 350-400, donde elementos como vigas, columnas, conductos y tuberías se modelan con dimensiones precisas, ubicaciones exactas y propiedades técnicas fundamentales.

En proyectos de documentación patrimonial o facility management, puede requerirse LOD 500, donde cada elemento del modelo representa fielmente dimensiones, materiales, fabricante y especificaciones completas. Este nivel de detalle maximiza el valor del modelo para gestión a largo plazo pero incrementa significativamente el coste de modelado.

Definir claramente los requisitos de LOD antes de iniciar el scan to BIM es esencial para controlar costes y plazos. Un error frecuente es modelar con excesivo detalle elementos irrelevantes para los objetivos del proyecto, desperdiciando recursos sin aportar valor.

Casos de uso estratégicos del scan to BIM

Rehabilitación y reforma de edificios históricos

En edificios patrimoniales, el scan to BIM es frecuentemente la única forma viable de documentar geometrías complejas, elementos ornamentales y estructuras irregulares sin contacto físico invasivo. El modelo resultante permite analizar comportamiento estructural mediante simulaciones, planificar intervenciones de consolidación y documentar el estado del edificio para conservación futura.

Arquitectos especializados en patrimonio utilizan estos modelos para estudiar cómo intervenir respetando la integridad histórica mientras cumplen normativas actuales de accesibilidad, seguridad o eficiencia energética. La precisión del scan to BIM permite diseñar soluciones que encajan perfectamente en geometrías irregulares sin improvisaciones en obra.

Ampliaciones e intervenciones en edificios en uso

Ampliar o renovar edificios que permanecen operativos durante la obra presenta desafíos logísticos complejos. El scan to BIM permite planificar fases de trabajo minimizando interrupciones, identificar rutas de acceso para materiales y maquinaria, y coordinar nuevas instalaciones con las existentes que deben permanecer funcionales.

En hospitales, centros educativos o instalaciones industriales, esta capacidad de planificación detallada reduce drásticamente impactos operativos, permitiendo intervenciones quirúrgicas en lugar de demoliciones y reconstrucciones completas.

Control de calidad y recepción de obra

Constructoras y promotores innovadores están adoptando scan to BIM como herramienta de verificación final antes de la recepción de obra. Escanear el edificio terminado y comparar con el modelo de diseño documenta objetivamente la conformidad constructiva, identifica desviaciones que deben corregirse y genera el modelo as-built definitivo para el facility management.

Esta práctica protege tanto a promotores como a constructores: al promotor le garantiza recibir exactamente lo contratado; al constructor le proporciona documentación verificable de la calidad ejecutada, reduciendo reclamaciones futuras por supuestas deficiencias.

Implementación exitosa: claves desde la consultoría

Como consultores BIM especializados, en 3DG hemos identificado factores críticos para que el scan to BIM aporte valor real y no sea solo un ejercicio tecnológico sin retorno:

Definir objetivos claros antes de escanear. No escanees por escanear. Define qué decisiones necesitas tomar, qué análisis requieres y qué nivel de detalle necesitas. Esto determina la densidad de escaneo, áreas a capturar y LOD del modelado.

Integrar scan to BIM en flujos de trabajo colaborativos. El modelo as-built debe ser accesible y útil para todos los agentes del proyecto. Establece protocolos de intercambio de información, define responsabilidades de actualización y asegura compatibilidad con software de todos los participantes.

Formar equipos en interpretación de nubes de puntos. No basta con tener el modelo; el equipo debe comprender cómo leer nubes de puntos, interpretar desviaciones y tomar decisiones basadas en esa información. La formación técnica es inversión, no gasto.

Combinar escaneo láser con otras tecnologías. Fotogrametría mediante drones complementa scan to BIM en fachadas y cubiertas. La termografía identifica patologías ocultas. Ground Penetrating Radar mapea cimentaciones y servicios enterrados. La integración de múltiples tecnologías de captura genera modelos más completos y útiles.

El futuro del scan to BIM: inteligencia artificial y automatización

La evolución tecnológica está transformando rápidamente las capacidades del scan to BIM. La inteligencia artificial ya permite reconocimiento automático de elementos constructivos en nubes de puntos: algoritmos de machine learning identifican paredes, ventanas, puertas, vigas y tuberías con precisión creciente, acelerando dramáticamente el modelado.

La automatización mediante estos algoritmos reducirá progresivamente los costes de scan to BIM, democratizando su acceso para proyectos de menor escala. Lo que hace cinco años era viable solo en grandes proyectos, hoy es accesible para rehabilitaciones residenciales o pequeñas intervenciones comerciales.

La integración con realidad aumentada permitirá visualizar modelos BIM superpuestos sobre espacios reales durante visitas a obra, facilitando validaciones in situ y comunicación con stakeholders no técnicos. Imagina mostrar a un cliente cómo quedará la reforma proyectada visualizándola directamente sobre su espacio actual mediante gafas AR.

Transforma tus proyectos con scan to BIM estratégico

El scan to BIM ha evolucionado de herramienta de captura a plataforma estratégica de análisis y toma de decisiones en proyectos BIM complejos. Su capacidad de proporcionar datos verificados elimina incertidumbre, reduce riesgos y permite optimizaciones imposibles con métodos tradicionales.

Para arquitectos, ingenieros y gestores de proyectos, dominar el scan to BIM significa acceder a un nivel superior de control sobre intervenciones en edificios existentes, rehabilitaciones patrimoniales, ampliaciones complejas y gestión de activos a largo plazo. No se trata de tecnología por tecnología, sino de herramientas que permiten decisiones más inteligentes, proyectos más eficientes y resultados más predecibles.

La inversión en scan to BIM se justifica cuando comprendes que cada error evitado en fase de diseño, cada conflicto detectado antes de llegar a obra y cada decisión tomada con datos verificados multiplica el retorno. El coste de un escaneo láser y su modelado es insignificante comparado con el coste de un error dimensional que paraliza una obra durante semanas.
